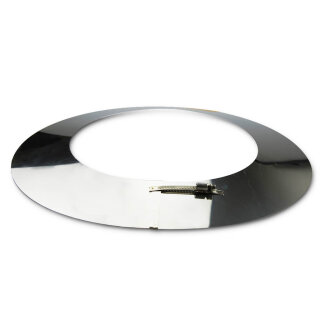

Schiedel ICS Anschlussrosette - passend über ICS Außendurchmesser
Die verstellbare Anschlussrosette ist ein Element des doppelwandigen Schiedel ICS Edelstahl-Abgassystems (siehe Bauteil 12 a,b,c) und eignet sich für nachträglichen Einbau. Mit dieser Anschlussrosette können Wand- oder Deckendurchführungen realisiert und die übergänge wirksam geschützt werden. Zudem verfeinert das Element die Optik des Systems. Das Bauteil gibt es natürlich in verschiedenen Größen, passend zum jeweiligen Gesamtsystem. Verfügbar sind die Innendurchmesser 80, 100, 130, 150, 180, 200, 230, 250, 300 mm. Auch die Randbreite ist variabel in den Größen 50, 85, 135 oder 220 mm erhältlich.
| Betriebsweise | Unterdruck, Überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm - 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm - 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Randbreite | 50 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | - | - | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Rosette-Anschluss-Innen-Ø (mm) | - | - | 185 | 205 | 235 | 255 | 285 | 305 | 355 |
| Rosettendurchmesser (mm) | - | - | 285 | 305 | 335 | 355 | 385 | 405 | 455 |
Frage zum Produkt
Frage von Christine, 21.10.2021
Liegt die Rosette ganzflächig flach auf oder biegt sie sich kegelförmig auf der Wand?
Antwort von Babett Pätzold, 22.10.2021
Hallo Frau Eichert, die Wandrosette bleibt fast flach. Für eine Kegelförmige Form müssten Sie bitte einen Regenkragen wählen: https://www.ofenseite.com/5140043-schiedel-ics-regenkragen
Frage von FRIESSNEGG, 17.01.2021
Hallo, handelt es sich beim Durchmesser Schiedel ICS Anschlussrosette 50 mm um den Innendurchmesser der Rosette oder den Innendurchmesser des Kamins?
Antwort von Melanie König, 22.03.2021
Guten Tag Herr Friessnegg, bei dem angegebenen Durchmesser handelt es sich um den Innendurchmesser des ICS-Systems. Dazu rechnen Sie 2x25 mm und haben dann den Innendurchmesser der Rosette. In unserer Produktbeschreibung haben wir auch eine Tabelle mit abgebildet.
