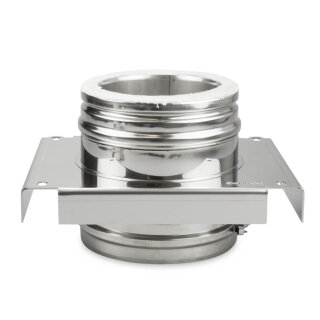

Schiedel ICS Zwischenstütze für Stabilität Ihres Schornsteines
Mit der ICS Zwischenstütze von Schiedel geben Sie Ihrem ICS-Abgassystem zusätzliche Stabilität. Das Befestigungsteil ist mit einer Grundplatte versehen, welche bei größerer Bauhöhe, Dachüberstand oder auch bei Winkeln für nötige Stabilität im Abgassystem sorgt.
Die ICS Zwischenstütze ist mit den üblichen Innendurchmessern von 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm bei uns im Shop erhältlich.
| Betriebsweise | Unterdruck, überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm - 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm - 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Nutzlänge (mm) | 155 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Breite (mm) | 188 | 208 | 238 | 258 | 278 | 285 | 315 | 335 | 385 |
| Tiefe (mm) | 256 | 276 | 306 | 326 | 356 | 353 | 383 | 403 | 453 |
| Gewicht (kg/Stk.) | 1,65 | 2,07 | 2,69 | 3,11 | 3,73 | 4,15 | 4,77 | 5,19 | 6,22 |
