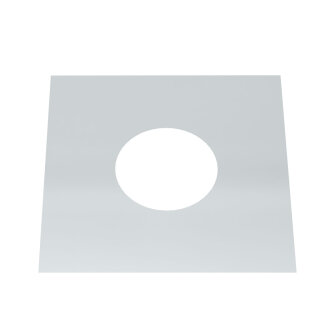

Schließt sauber ab: die Jeremias DW FU / DW Silver Wand- und Deckenblende einteilig
Achtung: Dieses Bauteil eignet sich ausschließlich für das doppelwandige System DW FU / DW Silver von Jeremias. Bitte beachten Sie die folgenden Maßangaben dieses Bauteils:
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 147,4 | 167,4 | 182,4 | 197,4 | 217,4 | 227,4 | 247,4 | 267,4 | 292,4 | 317,4 | 367,4 |
| Blendenauschnitt-Ø (mm) | 147,4 | 167,4 | 182,4 | 197,4 | 217,4 | 227,4 | 247,4 | 267,4 | 292,4 | 317,4 | 367,4 |
Die Jeremias DW FU / DW Silver Wand- und Deckenblende einteilig sorgt für einen sauberen Abschluss unter der Dachdurchführung. Die Blende besteht aus robustem Edelstahl und wird in Deutschland hergestellt. Dabei besitzt sie eine Herstellergarantie von 25 Jahren. Es sind zwei Varianten verfügbar: eine mit einem Neigungswinkel von 0° und eine mit einem zwischen 1°-65°. Beide sind lieferbar für folgende Schornstein-Innendurchmesser: 80, 100, 115, 130, 150, 160, 180, 200, 225, 250 und 300 mm.
Technische Daten
| Typ | Jeremias DW FU / DW Silver |
|---|---|
| Wandstärke | 0,6 mm jeweils Innenrohr und Außenrohr |
| Betrieb | Regelfeuerstätten für Öl, Gas, Festbrennstoffe (z.B. Holz, Kohle) im Unterdruck |
| Einsatztemperatur | bis 600° C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl |
| Oberfläche | Hochglanz/Matt/Kupfer/RAL Farbe |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1; DIN EN 1856-2 / CE Zertifizierung |
| Garantie | 25 Jahre Hersteller Garantie |
Ihre DW FU / DW Silver Vorteile
Frage zum Produkt
Frage von Rob,
25.06.2024
Hallo, wie groß sind die Blechabmessungen / Außenmaße für die Ausführung für den Schornstein-Innen-Ø 200 mm?
Antwort von #teamofenseite
Hallo Rob, bei diesem Innendurchmesser beträgt die Kantenlänge 570 mm.
Frage von mio,
08.08.2023
hallo. wie groß ist die deckbreite dieser blende?
Antwort von #teamofenseite
Hallo mio, das ist verschieden. Bitte wählen Sie zunächst die gewünschte Ausführung (Durchmesser/Farbe), in der Spezifikation finden Sie dann jeweils das Maß.
