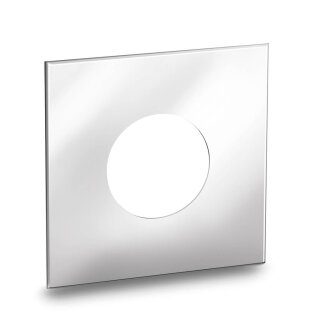

Schiedel ICS Anschlussblende eckig mit Randbreite 120 mm / 200 mm
Die eckige ICS Anschlussblende des Herstellers Schiedel stabilisiert die Übergänge oder Enden von Bauelementen, wie etwa ein aus der Wand tretendes Rohrstück. Sie gehört zum ICS Abgassystem, besteht aus Edelstahl und ist mit einer Randbreite von entweder 120 mm oder 200 mm erhältlich. Besondere Gedanken über Anschlussgrößen brauchen Sie sich nicht zu machen, da die Blende mit den ICS-Innendurchmessern 100/ 130 / 150 / 180 / 200 / 230 / 250 / 300 mm kompatibel ist.
| Betriebsweise | Unterdruck, Überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm - 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm - 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Randbreite | 200 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | - | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Anschlussblende-Innen-Ø (mm) | - | 170 | 200 | 220 | 250 | 270 | 300 | 320 | 370 |
| Breite / Tiefe (mm) | - | 570 | 600 | 620 | 650 | 670 | 700 | 720 | 770 |
