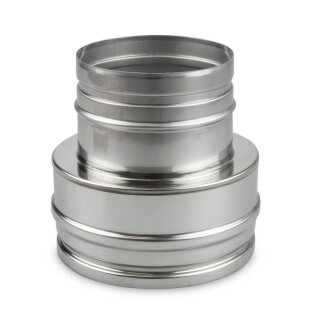

Schiedel ICS Anschlussübergang Doppelwandig ICS auf Einwandig Prima Plus
Schiedel ist bekannt für seine ICS Edelstahlabgassysteme. Diese bestehen aus einzelnen Bauteilen, welche entsprechend den baulichen Gegebenheiten aufeinander abgestimmt werden. Für die Kompatibilität von aufeinandertreffenden unterschiedlichen Elementen sorgt beispielsweise der doppelwandige ICS Anschlussübergang, der eine Verbindung zu den einwandigen Prima Plus-Rohren oder den Reduktionen bzw. Erweiterungen von Schiedel sicherstellt.
| Betriebsweise | Unterdruck, Überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm - 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm - 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Nutzlänge | 155 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
Frage zum Produkt
Frage von Burkhardt,
28.04.2024
Ist es auch möglich diesen Übergang von Ofenseite Einwandig Ofenrohr Schiedel 5110412 in Abgasrichtung auf Doppelwandige Rohr Schiedel ICS 5140418 zu verwenden? (Da im Artikelnamen doppelwandig auf einwandig steht, und dies dann die andere Richtung bedeutet würde.) Falls dies so ist gibt es denn ein passendes Produkt von Schiedel mit den Anforderungen einwandig auf doppelwandig in Abgasrichtung . Vielen Dank schon mal für die Unterstützung.
Antwort von #teamofenseite
Hallo Burkhardt, wenn wir Sie richtig verstanden haben, sollte dieser Übergang passen: Ø 80 mm Schiedel ICS Anschlussübergang Einwandig Prima Plus auf Doppelwandig ICS.
